设有16档等角度恒力矩细分，分辨率51200步/转；

参数自动整定功能，超低振动噪声；

响应频率可达300Kpps；

脉冲输入停止超过1.5s时，电机线圈电流自动减半；

光电隔离信号输入/输出；

驱动电流2.0A/相到6.0A/相分，8档可调；

可驱动4、6、8线两相步进电机；

具有过压、过流、过热等保护功能；

单电源输入，电压范围：AC18V～80V/DC24～110V。

销售技术支持联系电话：18025112872

产品名称2WY860

	功能特性	使用环境及参数
	电压输入范围：AC18V～80V/DC24～110V	保存温度：-20℃~65℃
	最大峰值电流：8.4A	使用温度：0℃~50℃
	细分范围：400~51200ppr	使用湿度：40~90%RH（不凝露）
	脉冲形式：脉冲+方向	震动频率：小于0.5G（4.9m/s2）10Hz~50Hz（非连续运动）
	脉冲响应频率：0~200KHz	避免粉尘、油污、腐蚀性气体、湿度太大及震动太强场所，禁止有可燃气体和导电灰尘
	电机参数自动整定功能

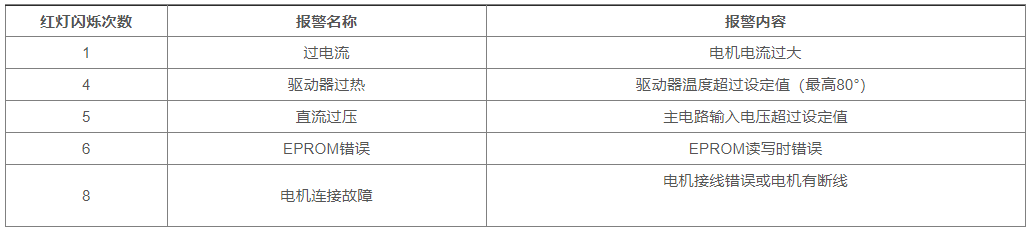

	具有过压、过流、跟踪误差超差等保护功能

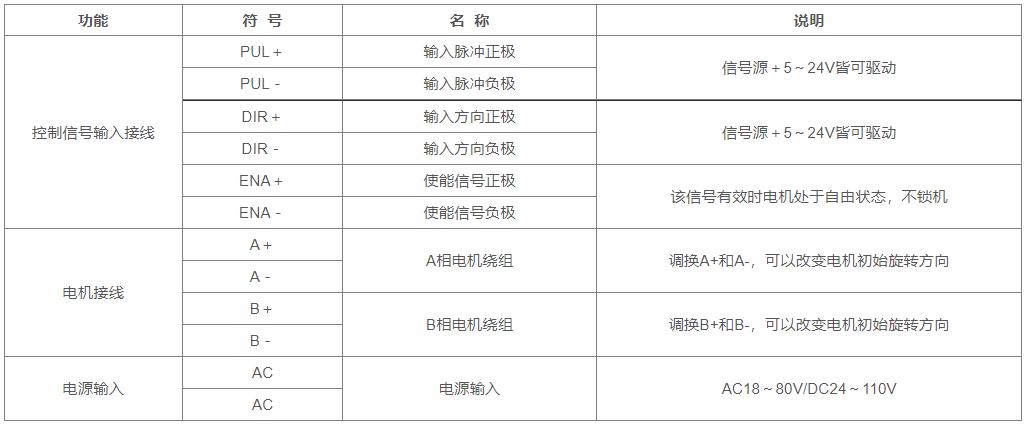

驱动器功能说明

产品图纸

参数设定

2SY860 驱动器采用 8 位拨码开关设定细分精度、动态电流和半流/全流，详细描述如下：

工作电流设定

静止电流设置

静止电流可用SW4拨码开关设定，off表示静止电流设为运行电流的一半，on表示静止电流与运行电流相同。一般用途中应将SW4设置为off，使得电机和驱动器的发热减少，降低能耗，可靠性提高。脉冲信号停止0.4秒后电流自动减半，发热量理论上减少至25%

微步细分设定

OI模式

主要应用领域

适合各种运动控制领域自动化设备和仪器,例如:电子加工与检测、半导体封装、激光切割与焊接、激光照排、包装机械、雕刻机、打标机、切割机、服装绘图仪、数控机床、自动化装配设备等。
