SY3722是基于DSP控制的三相混合式步进电机驱动器，它是将先进的DSP控制芯片和三相逆变驱动模块结合一起所构成的新一代数字式步进电机驱动器。驱动器电压为AC185~300V，适配电流在7.0A以下、外径 86~130MM 的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，噪音减少很多，电机在高速时，力矩大大高于两相和五相混合式步进电机。定位精度最高可达 60000 步/转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。

销售技术支持联系电话：18025112872

产品名称3WY3422

驱动器功能说明

产品图纸

参数设定

MC425E 驱动器采用 6 位拨码开关设定细分精度、动态电流和半流/全流，详细描述如下：

工作电流设定

静止电流设置

静止电流可用SW4拨码开关设定，off表示静止电流设为运行电流的一半，on表示静止电流与运行电流相同。一般用途中应将SW4设置为off，使得电机和驱动器的发热减少，降低能耗，可靠性提高。脉冲信号停止0.4秒后电流自动减半，发热量理论上减少至25%

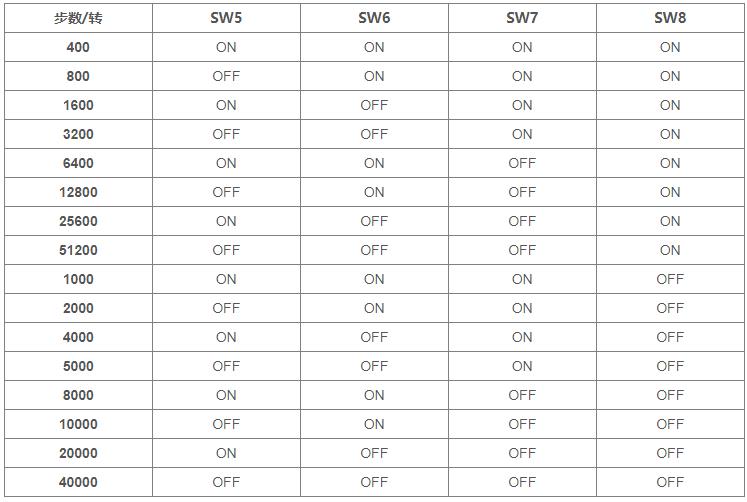

微步细分设定

主要应用领域

适合各种运动控制领域自动化设备和仪器,例如:电子加工与检测、半导体封装、激光切割与焊接、激光照排、包装机械、雕刻机、打标机、切割机、服装绘图仪、数控机床、自动化装配设备等。
